這是一個在Gnomon發行的教學，內容是有關如何使用Python來撰寫Jaw Rig，主要功能包含嘴唇控制器以及拉鍊效果，雖然只有嘴巴部分，但是整體教學還滿受用的!
有關Jaw的額外位移
這是一個可以在下顎張開時，調整旋轉幅度的用法，透過幾個remap Value節點就可以達到，滿好用的，尤其是如果jaw joint位置沒放好或是動畫師想要調整預設的張嘴幅度時都很好用!
首先，先在jaw ctrl上新增兩個attr，待會要用來調整Y、Z位移。

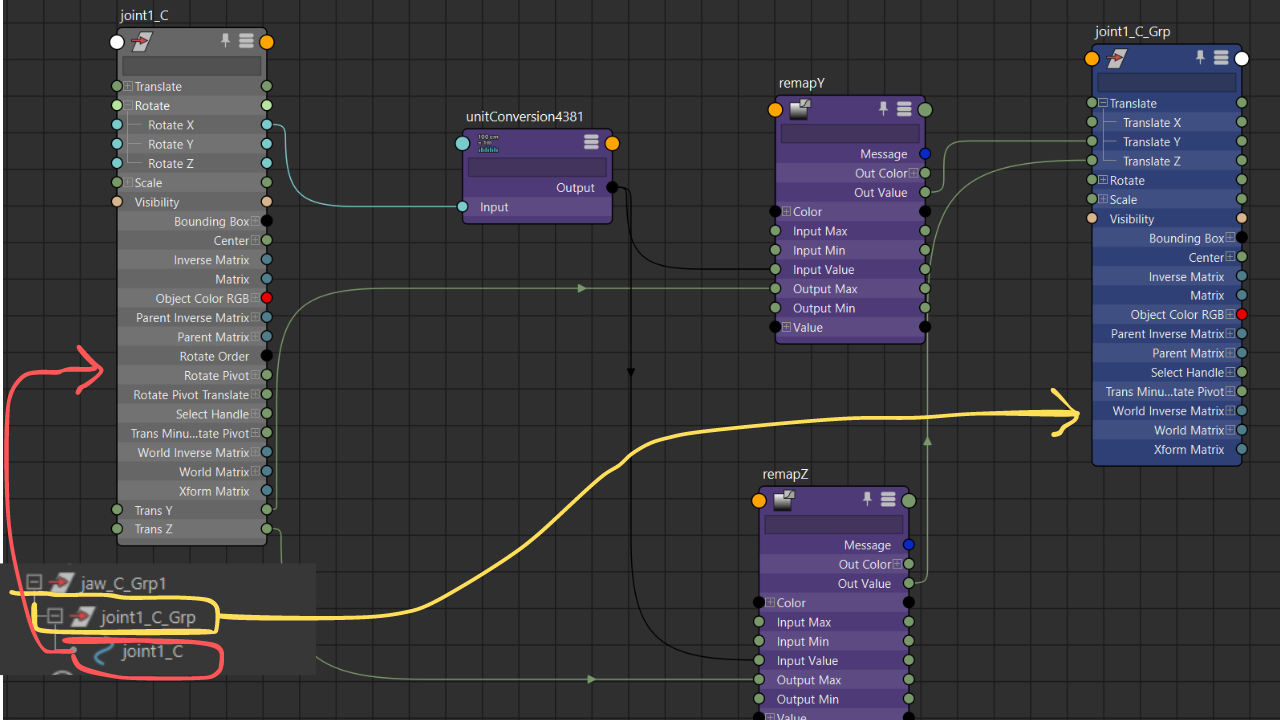

接著，使用底下的連接方式，要注意的是，將最終數值輸出到jaw ctrl的上層group，它的原理是，我們剛剛新增的attr會決定，下顎可以位移的幅度(當控制器啟動時，這邊啟動的軸向依照你的控制器來決定，不一定是X)，那麼，當動畫師調整這個數值時，下顎就可以進行位移，而且，只要控制器被歸零，那麼下顎也就會回復到原始的狀態。

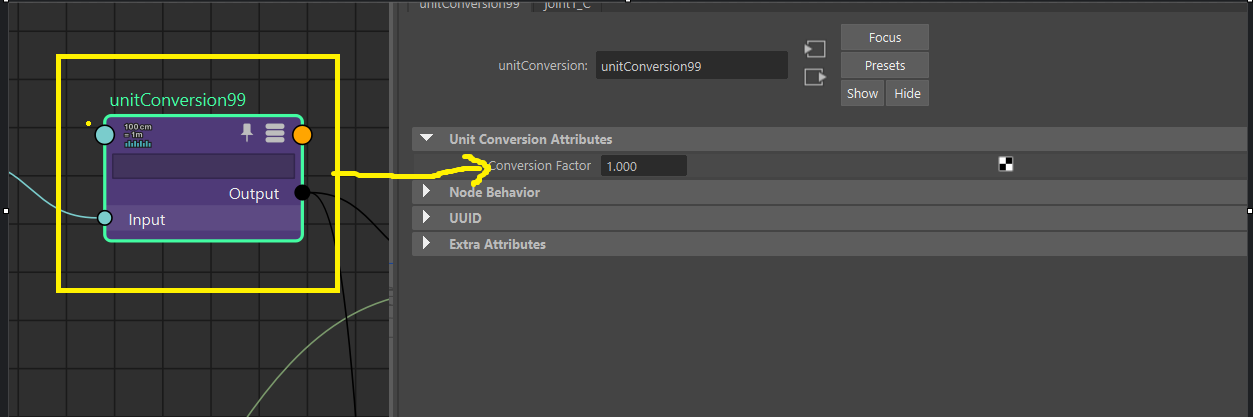

unitconversion數值記得調成1，不然控制器會亂跳。
最後完成如下，可以看到，只有當jaw ctrl被啟動時，新增的attr數值才能影響位移!!
Zip拉鍊做法
這應該是這個教學最有趣的部分，就是將上下嘴唇加上拉鍊閉合的功能，而且是從左右兩邊都能夠啟動這個function。

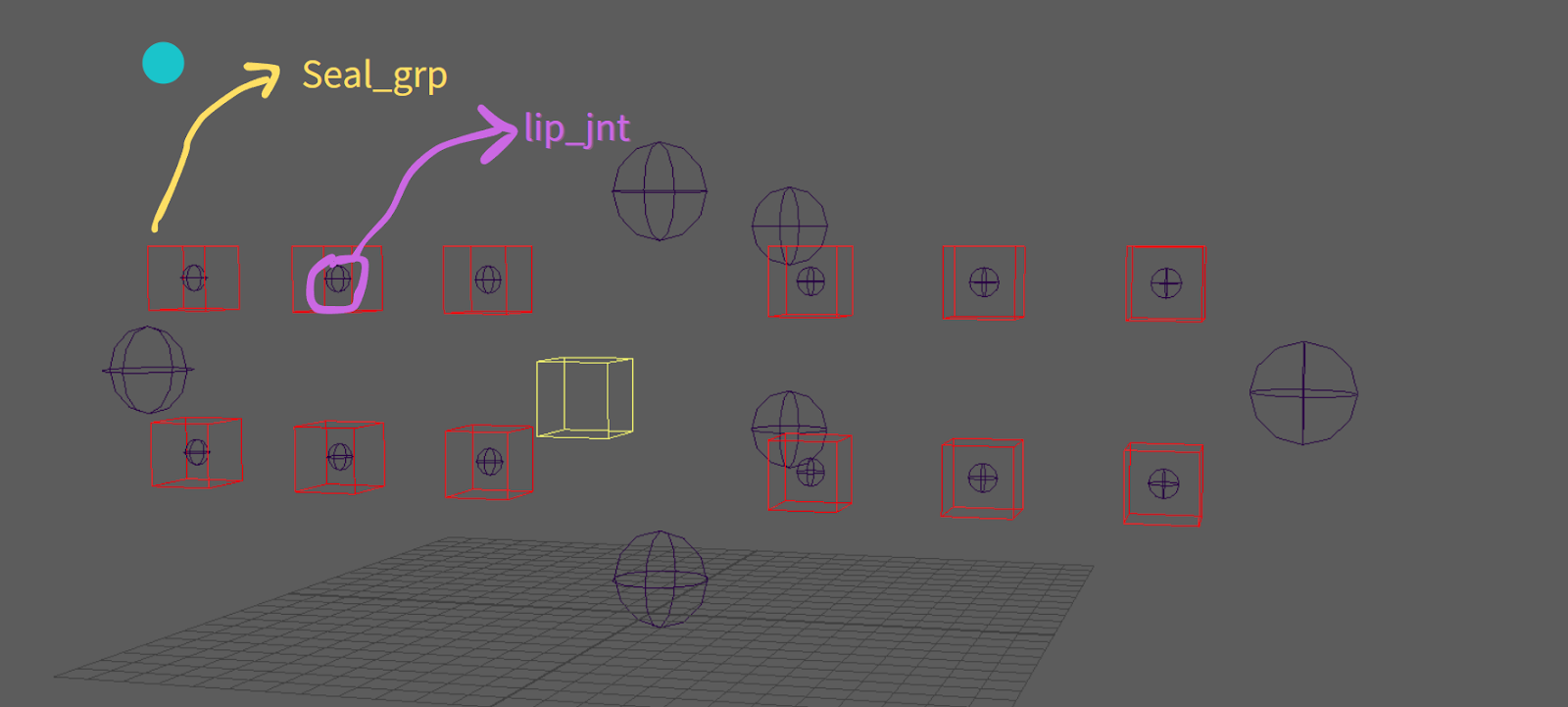

首先，需要準備好lip jnt，以及seal用的grp。
然後，將兩邊corner jnt constraint到所有seal_grp上，這麼做是為了記錄嘴唇拉鍊的位置!
總之，兩個相加起來必須要是1，這樣才能維持正常的運作!

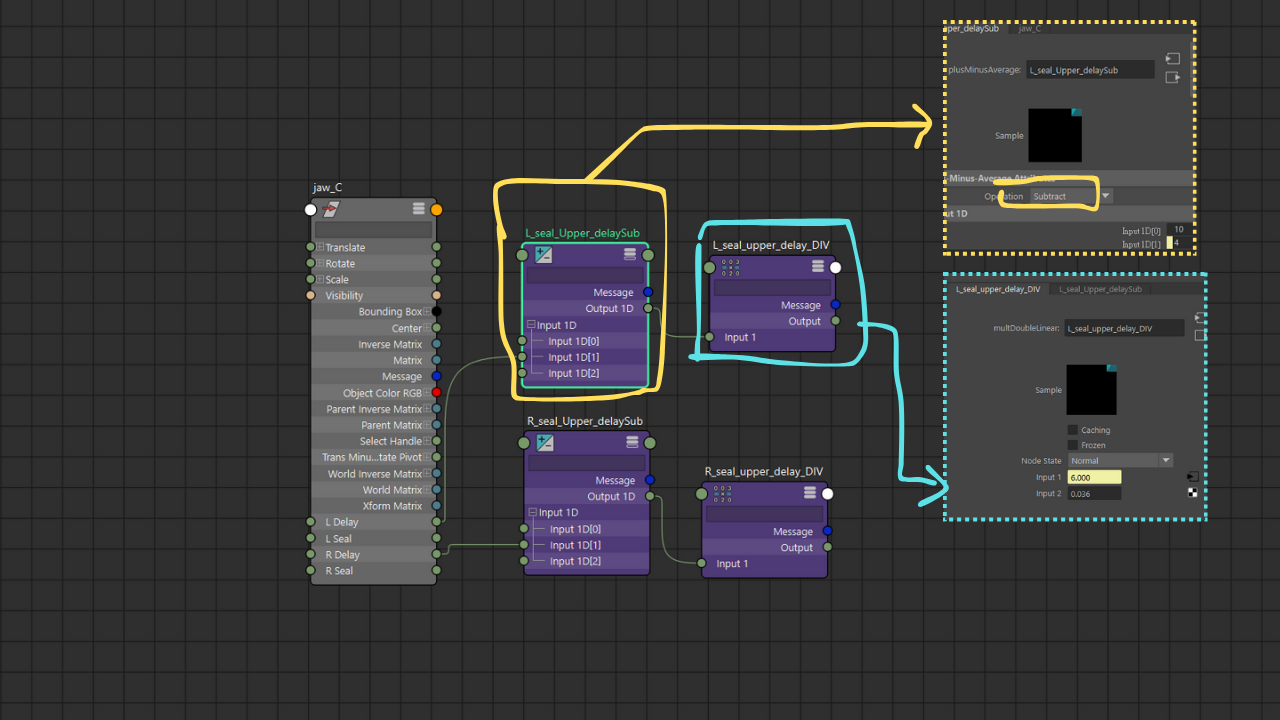

第一個部分會用到四個節點，左右兩邊(L跟R)，然後上下兩個節點的數值都是一樣的，所以就不多截圖了，需要注意的是，L_seal_upper_delay_DIV這個節點的input2，這個數值是經過計算得來的，公式如下:
接下來，要處理lip_jnt的部分。
可以看到每個lip jnt都分別被『C_upper』、『LorR_Corner』、『seal_grp』給constraint，也就是說，在拉鏈功能沒有啟動時，lip jnt就只會受到『C_upper』、『LorR_Corner』的控制，但是一旦拉鏈功能啟動了，那麼這兩個constraint數值就會歸零，然後『seal_grp』數值會變成1。
底下的圖是為了方便理解每個lip jnt對應的constraint物件，可以看到嘴唇會被分成四個象限，左上左下、右上右下，各自會被不同的物件給constraint。

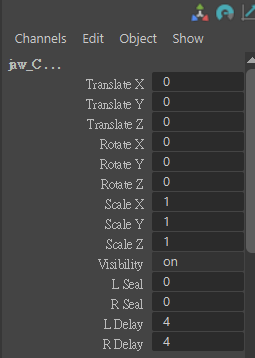

在開始串連結點之前，還需要一個額外控制器來控制拉鏈功能，這邊會需要四個額外的attributes，分別是『L_seal』、『R_seal』、『L_seal_delay』、『R_seal_delay』。
『L_seal_delay』、『R_seal_delay』的預設數值會是4，這邊沒有硬性規定，只要是大於0都可以，目的是為了控制拉鍊閉合的速率。
value=len(lip_jnt)=======>也就是上排所有lip jnt的數量，而且是左右兩邊加起來。
lerp=1/float(value-1)======>最終得到的數字就是input2的數值。
另外，這個拉鏈功能是分成上下兩排來區分，所以可以看到底下的結點都包含Upper。
接著，繼續接上其他節點，這邊需要注意的是，jaw_00_L_seal_upper_delay_MULT 以及 jaw_05_R_seal_upper_delay_MULT的input1數值需要個別輸入，為什麼L是0，R會是5，這就牽扯到他們在上排lip jnt的序列號。
簡單來說，這個拉鍊lip jnt的排序是從左到右(不包含corner lip jnt)，從0開始，每一個lip jnt的拉鍊節點都會包含另外一邊的數值，按照當前的例子就是L這邊會有R的節點，這些數值會在後面相加起來，如此一來才能夠達到『不管哪邊都能驅動另一邊』的功能。

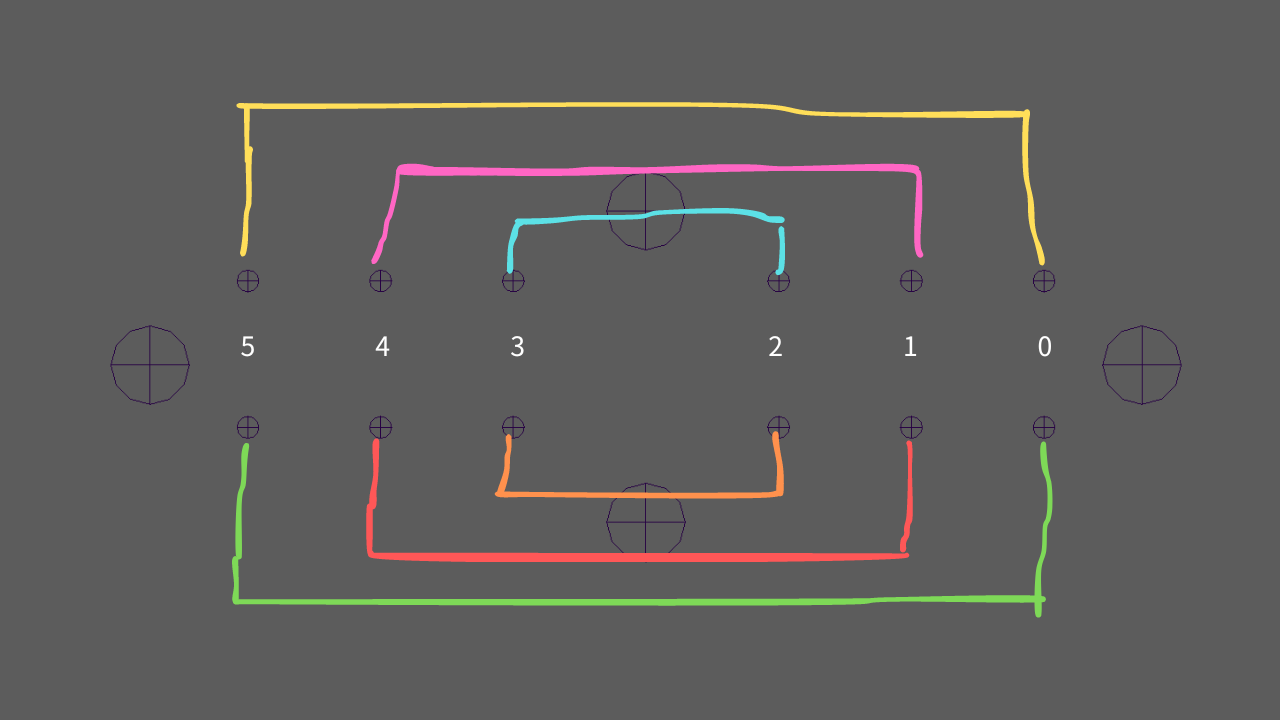

更詳細的解釋看下一張圖。
承上圖，這個拉鍊結構的分配如下，每個lip jnt都會跟相對位置的lip jnt編號配對，所以才有上面的jaw_00_L_seal_upper_delay_MULT 以及 jaw_05_R_seal_upper_delay_MULT的input1數值的差異!
這邊要注意的是，目前的範例都是從左邊開始，若是要製作右邊的拉鍊，那麼這個序列號就會相反，0會出現在右邊第一個lip jnt上!
下一個階段就是，加上一個remapValue節點，並且需要接上seal數值，這個節點的用意就是在接收拉鏈功能的啟動數值，並且加上seal_Delay的數值，並且限制將out put數值限制在0到1。
另外要注意的是，這邊L remap value會輸出數值到R_seal_upper_offset_seal_upper_00_SUB，然後再接到R reamap Value節點上，這個用意是為了整合左右兩邊拉鍊的數值，也就是說，如果L這邊的數值超過一定的量之後，就會R邊也一起啟動，這樣才能做到完整的拉鍊閉合功能!
最後，將這些數值合併到seal_upper_00_SUM以及seal_upper_10_CLAMP上，並且跟其他上排lip jnt的數值連接到C_seal_upper_DRV(這是一個名為 light info的節點，主要是用來當作群組收納各個拉鍊的數值，使用add attritubtes就可以新增我們要用的接頭)，最終輸出到lip jnt的constraint 節點上。
接續上面，將C_seal_upper_DRV輸出到lip jnt constraint節點上的seal節點上，並且利用reverse節點讓其他兩個constraint節點在拉鍊啟動時，數值降為0。
multipliDivide節點主要用來記錄原始的，constraint節點的數值，就是C_upper以及L_Corner的數值，這是用來控制lip jnt主要的來源，而這兩個數值會隨著lip jnt跟他們的遠近關係而不同，也就是說，越靠近L_Corner時，其數值就會越大，反之亦然!
下圖是每個lip jnt constraint的數值，可以看到上排跟下排數值的排序是一樣的，另外lip jnt的序列號跟上面zip 功能的排序不同，這是因為拉鏈功能需要左右兩邊合併一起計算數值，而lip jnt本身的序列號則不用如此!
那麼以上就是整個拉鏈功能的會用到的節點，需要注意的地方是jaw_00_(L or R)_seal_upper_delay_MULT的input1數值，因為它需要根據lip jnt在拉鏈功能排序上的序列號來決定，而且左右兩邊會有不同的起始點!
設定上來說就是每個lip jnt(不管L R)都會搭配另一邊、相對位置序列號的節點。
上下排的節點數值基本上是一樣的。
以上就差不多是拉鏈功能的節點運用，其實概念很簡單，就是需要很多remapValue來做數值轉換!
Dictionary字典功能
這是python很常見的資料結構，可以用來分類複雜的資訊，以前不太懂如何去運這個功能，這次透過這個教學有稍微了解一些。
從list中移除特定序列號物件
my_dictq = {"text1":{ 'QQ':["Hello"]}, "text2": "World"}
# 向 "text1" 的值中添加整数
my_dictq["text1"]['QQ'].append(5)
my_dictq['text1']['QQ'].pop(0)
=======># Result: [5] #Hello被移除了!在字典中新增values用法
#想要很快在字典中新增物件，最好的方法就是將values設定成list!這樣一來就能很輕易新增或指定物件!
my_dictq = {"text1":{ 'QQ':["Hello"]}, "text2": "World"}
# 向 "text1" 的值中添加整数
my_dictq["text1"]['QQ'].append(5)
print(my_dictq)
=====>{'text2': 'World', 'text1': {'QQ': ['Hello', 5]}}
my_dictq["text1"]['QQ'][0] #可以直接指定序列號!
=====># Result: 'Hello' #
my_dictq["text1"]['QQ'][1]
======># Result: 5 #
存取字典特定的items，以及指定序列號
my_dict = {
"person1": {
"name": "Alice",
"age": 30
},
"person2": {
"name": "Bob",
"age": 25
}
}
for i in my_dict.values():#.values()只存取字典的value，而略過key
for j,q in i.items():#.items()會輸出所有key跟values，在這個範例，原本的key:Person1已經被略過，
所以.items()命令只會輸出 J跌代出來出來的第一位數
print(j)
#====>
age
name
age
name存取字典特定的values
my_dict = {
"person1": {
"name": "Alice",
"age": 30
},
"person2": {
"name": "Bob",
"age": 25
}
}
======>my_dict["person1"]
# Result: {'age': 30, 'name': 'Alice'} #
字典裡面還能有字典
QQ={"C_UP":{},'C_LO':{},
'L_UP':{},'L_LO':{},
'R_UP':{},'R_LO':{},
'L_CO':{},'R_CO':{},
}
C_UPP='CUPP_Dict'
C_Ulow='C_Ulow'
QQ["C_UP"]["gg"]=[C_UPP,C_Ulow]
#字典裡面可以再有字典結構，['gg']就是在指定新的key
======>QQ["C_UP"]["gg"]
# Result: ['CUPP_Dict', 'C_Ulow']獲取paretnConstraint的索引物件
要存取constraint節點裡面的物件可以用listAttr來辦到!

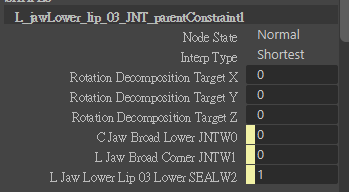

如下圖，constraint節點內的物件通常用W0、W1...來排列!
import maya.cmds as cmds # 指定constraint名称 constraint_node = "L_jawUpper_lip_12_Ctrl_GRP3_parentConstraint1" # 获取constraint节点的所有用户定义属性
user_defined_attrs = cmds.listAttr(constraint_node, userDefined=True) or [] user_defined_attrs[0]---->會輸出W0物件!
設定最大最小值來constraint物件
這是一個滿好用的公式，就是透過決定最大以及最小值來分配特定數量的物件某個數值，可能是translate數值、旋轉或是其他的東西!
list=['a','b','c','d']
CentreZ=5
CornerZ=2
min_z = CornerZ
max_z = CentreZ
spacing = (max_z - min_z) / (len(list) - 1)漸變的constraint數值寫法
#讓r_corner從0開始，而l_corner則是1
#接著便會慢慢遞減，總之兩邊加起來都會是1
value = 5
for index in range(value):
r_corner_value = float(index) / float(value - 1)
l_corner_value = 1.0 - r_corner_value
簡化的python if寫法
guides=[loc for loc in mc.listRelatives(grp) if mc.objExists(grp)]
#也可以這樣寫
guides=list() #也可以用 guides=[] 結果是一樣的
if mc.objExists(grp):
for loc in mc.listRelatives(grp):
guides.append(loc)
