【Maya 履帶製作】 Motion Path 版本



上一篇有提到大神的履帶教學，其實大神還有用另一個方法來做，這個方法更進階，因為它可以讓履帶模型完全平均分配到nurbs上，而且每個模型都會被他的下一個模型給constraint，就效果來說這個方法會比較接近現實世界的履帶。

有興趣可以去看看。

而這個方法使用的節點會是motion path節點，並且借助它的特性讓模型透過它，再由nurbs surface生成的curve上位移。

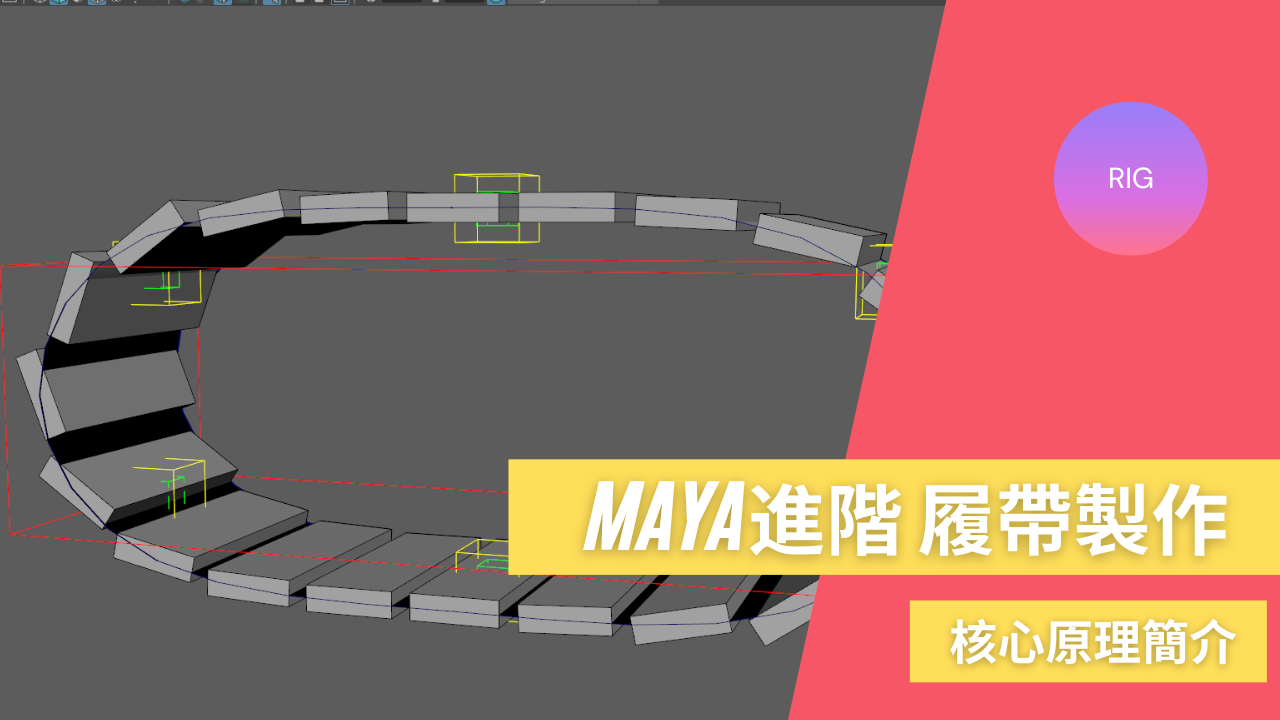

最後成果是這樣。

Step 1 從 nurbs surface上取出curve

首先，我們需要從surface上取出curve，讓之後的motion path使用，所以，這邊需要用到curveFromSurfaceIso、nurbsCuurve這兩個節點。

可以看到一旦我們將surface資訊串上curve時，一條全新的curve線就出現了。

我們也可以通過Isoparm Direction這個數值來改變curve的走向。

Step 2 創建locator，搭配motion path節點

在這個進階作法之中，讓locator能夠在nurbs平面上運轉起來依靠的是motion path這個節點。

那麼首先，我們把剛剛生成的curve線資訊輸出到motion path這個節點上，然後，將motion path的All Coordinates輸出到locator的translate上，這樣一來，這個locator的位移資訊就會被curve線給綁定，而curve線又會跟隨nurbs曲面，這麼一來就完成初始的跟隨效果。

PS.motion path的 Parametric Length要取消勾選。

從下面的影片可以看到，現在我們可以透過motion path的u value來位移locator，而剛剛取消勾選的Parametric Length則會對 u value的數值大小產生影響，如果勾選，那麼u value數值就能夠超過1 或是低於0，如果取消勾選那麼數值就只會介於0-1。

但是不管怎樣，我們可以發現locator的位移始終只能在0與1之間遊走，那是因為對maya來說，curve的U值就只會介於0-1，也就是一條curve線的起點跟終點，但是如果我們想要讓它繞著整個curve線位移，那麼就需要額外的節點來計算。

具體來說，需要做到的是讓motion path 的u value在碰到1的瞬間，立刻跳回0；或是在碰到0的時候瞬間跳回1，這樣一來locator就能夠永遠在curve線上繞圈圈，達成履帶移動的效果。

Step 3 新增custom attributes

首先，我們要先新增兩個attr到locator上，要注意的是int run 這個數值是需要以整數來遞增數值，具體的做法就是在新增attr時，data type選擇integer這個選項。

Step 4 將attr連結到第一個plusminus 節點

將剛剛新增的attr的 default value連結到一個plus minus節點，使用Sum模式。

另外output1D回傳給locator的int run數值上。

Step5 將int run輸出到 新的plus minus節點

接下來，將locator的 int run輸出到另一個新的plus minus節點，命名為intget Add的input1D[0]上，另外input1D[1]設定為-1。

Step6 加入condition節點

最後將剛剛已經串好的資訊節點輸出到condition上。

Step7 輸出到motion path節點

將剛剛蒐集到的資訊回傳到motion path上。

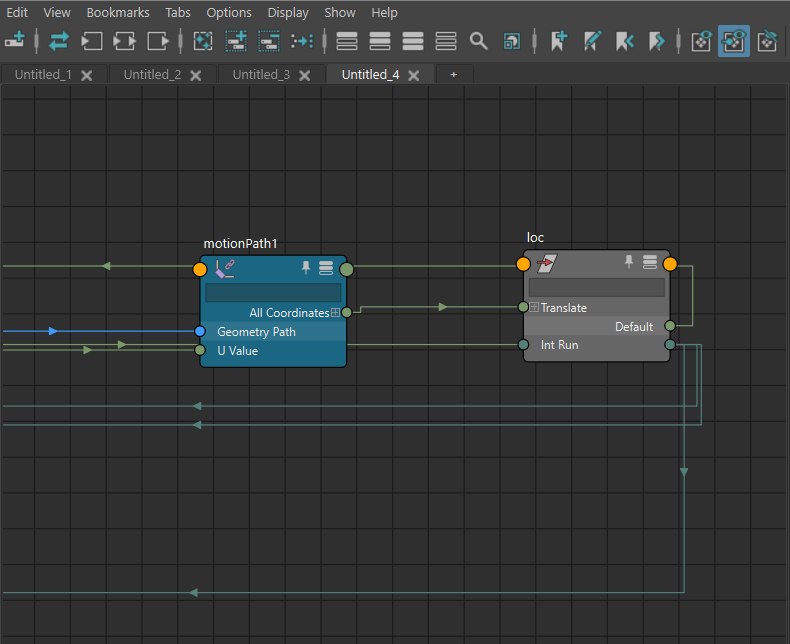

Step8 最後把資訊再傳回到locator上

現在locator的位移已經不只被侷限在0-1之間了!

那麼，目前整個履帶製作的核心內容就差不多完成三分之二了，剩下的部分就只是將locator能夠被它的下一個locator給aimconstraint，這樣一來我們就能夠確定每個模型都會指向下一個模型，也就完成了"模型跟隨nurbs表面旋轉"的效果。

基本上，就是把下一個locator的 translate資訊跟當前locator的translate輸出到plusminus節點裡面，然後使用subtract模式，最後再輸出到aimconstraint節點上。

另外再結合nurbs的U V數值資訊，這兩個東西合起來之後就能夠產生『服貼在nurbs平面的同時，永遠指向下一個locator。』

如下，現在locator永遠會指向下一個locator!

那麼以上差不多就是這個教學的筆記，我知道有點混亂，因為我自己也還在試圖理解當中XD

總之真的推薦各位去看看大神的B站專頁，上面有很多很棒的教學!!
