這是一個在各種3D軟體都很常見的功能，就是讓某個模型隨機或是有序地"長"在另一個物件表面上! 例如樹木、小石塊等等，如果有用過Maya MASH的人應該會很熟悉，而Unreal Engine自然也有這樣的功能，叫做Procedural Foliage，以下是一些簡易的筆記。
第一步! 先打開Procedural Foliage功能!
先到Edit-->Editor Preferences面板，搜尋Procedural Foliage!

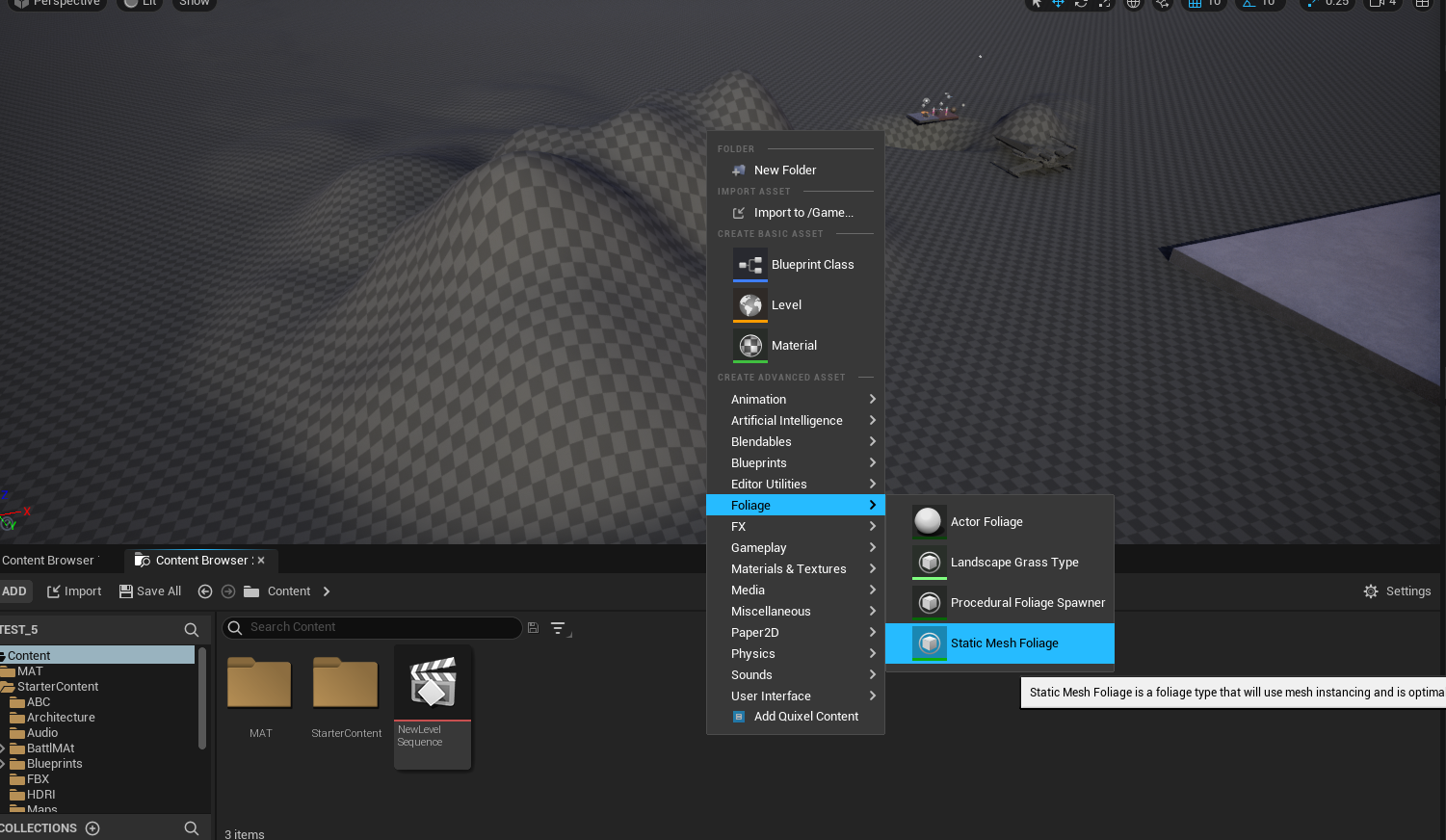

View post on imgur.com接著，我們在content browser建立一個Static Mesh Foliage ，命名為Foliage_S，這個東西是用來儲存模型資訊的容器，我們可以從這邊調整模型的參數。
現在，我們到資料夾裡面，選定我們想要生長的模型然後把它加入到Foliage_S裡面。

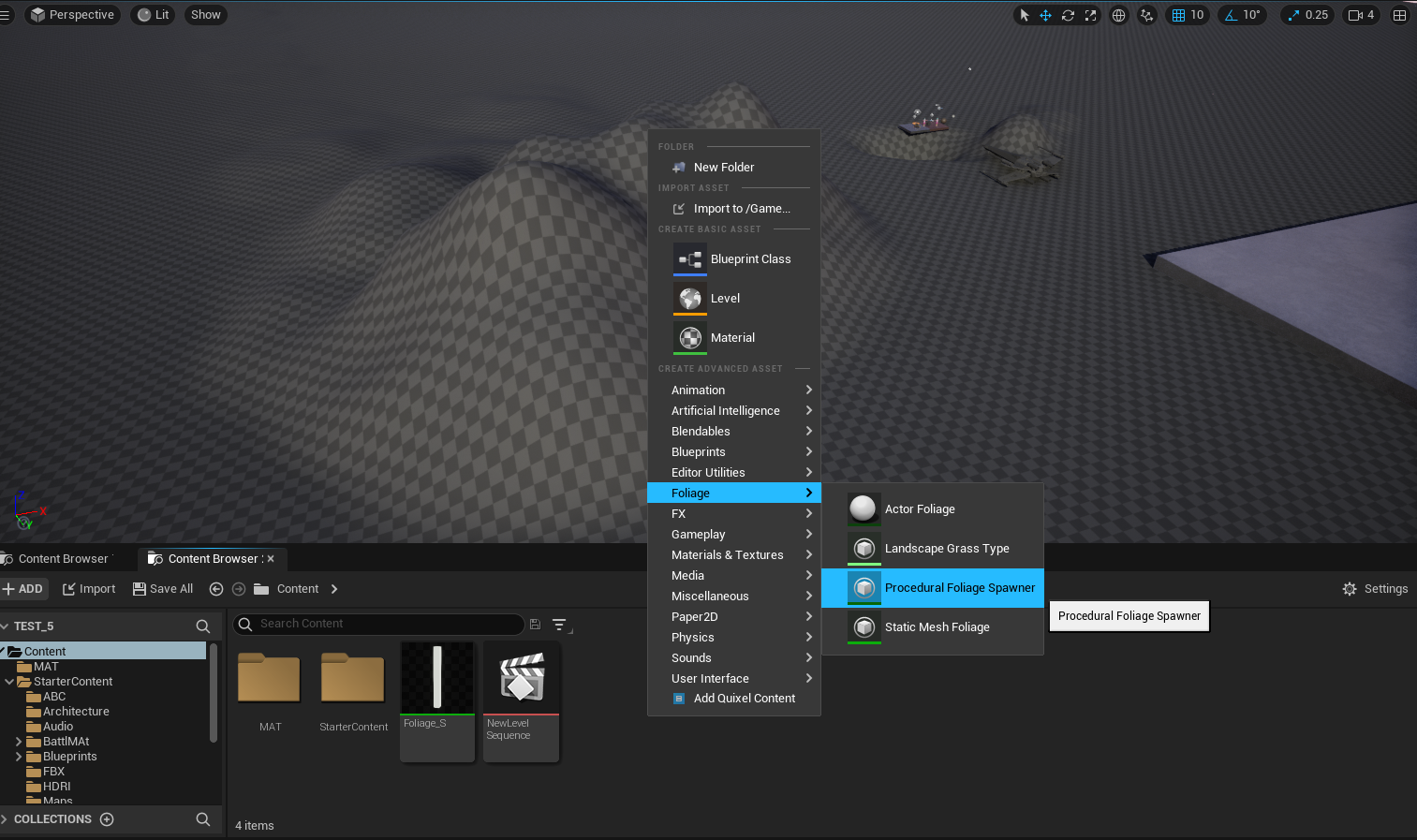

View post on imgur.com現在，準備製造一個發射器，也就是Procedural Foliage Spawner，它是一個用來裝載Static Mesh Foliage的容器，理論上可以容納無限個，所以要程序生成模型一定要有個東西!
現在，我們把剛剛的Foliage_S加到這個發射器裡面!現在已經完成了一半了!
View post on imgur.com最後，再把發射器拖進場景再按下resimulate，就會看到地表上已經出現我們指定的模型了!!
View post on imgur.com接下來讓我們看看Static Mesh Foliage裡面有哪些設定可以調整的!
Align Normal
顧名思義就是讓模型沿著表面的法線生長，如果打開，就會得到一堆歪斜服貼的模型，如果關掉，就會像樹木一樣垂直生長於每個表面!
View post on imgur.comCollision Radius& Shaded Radius
上面這兩個參數通常會一起設定，所以就一起介紹了，這兩個參數會決定某個範圍內要產生的模型!
Collision Radius是一個決定某個範圍內，要產生的模型的參數，我們可以把它想像成是樹木的軀幹，假設我們設定Collision Radius為100，那麼就表示這個軀幹粗100公分，而且這個範圍內不會產生其他的樹木!
Shaded Radius則是在樹木的陰影範圍之下，多少的範圍內不能產生模型，因為Foliage就是植披的意思，所以這個系統也是以植物的生長來做參考，所以假設我們設定100，那就代表這100公分的範圍內的陰影不會產生其他模型!
總而言之，如果你想要你的Foliage模型彼此之間很靠近，那麼就調低數值，反之就調高!
View post on imgur.comInitial Seed Density
這是一個決定Foliage 的Seed密度會有多高的數值，這邊的的Seed就代表種子，每個種子都會生成一棵樹，也就是一個模型，而密度越高，自然就會有越多的模型出現!
PS.如果你把數值調高，卻沒有出現更密集的模型，那可能要回去調整Collision Radius& Shaded Radius的數值，把它們調低!
View post on imgur.comNum Steps& Seed Per Steps
這是一個稍微複雜一點的參數，簡單來說，Step就代表這個Foliage系統會模擬的次數，而Seed Per Steps就代表每次模擬會產生的小種子，也就是說如果Seps是3，Seed Per Steps是5，那麼就代表每次模擬都會產生5顆種子，而且會模擬四次(Step是從0開始計算)，也就會出現20顆種子!
這個概念就類似每棵大樹周圍都會再長幾棵小樹的意思，所以如果你想要你的Foliage附近有些小小的模型，就調高Seed Per Steps這個數值!
View post on imgur.comMax Initial Age & Max Age &Procedural Scale
這兩個數值是有關種子的年齡，Max Initial Age代表越早被模擬出來的樹木，也就是Num Steps 0所產生的模型，而Max Age則代表這個模擬出來的樹木最大會到幾歲，假設Max Age是10，然後Num Steps是5，那麼就代表這個模擬最老只會產生5歲的樹木!
這兩個數值很重要是因為它會影響到底下的Procedural Scale，也就是模型的大小!
按照設定，Num Steps數字越前面所產生的模型，模型就會越大，而之後則會越來越小!
View post on imgur.comCull Distance
這是一個讓攝影機決定，多遠的距離這些Foliage會開始消失，可以幫助我們節省系統的運算資源!
但如果我們希望不管多遠的距離，整個場景都要一目瞭然，那麼就把數值保持在0就可以了!
Procedural Foliage Blocking Volume
這是一個很好用的功能，當我們不想要抹個區域出現Foliage時，就可以使用這個東西，有點類似路障的效果!
首先先把Procedural Foliage Blocking Volume拖入場景中。
然後再放置到我們想要禁止生長的區域然後再resimulate就完成了，可以旋轉位移縮放，也可以複製多個!
個別調整Foliage模型
有時候為了畫面美觀，我們不免需要直接手動個別調整單一的Foliage模型，這時候只要進入Foliage模式，使用Select工具就可以直接調整我們想要動的模型了!
PS.用這個方法要注意的是，一旦我們按下resimulate，剛剛調整的東西就會回復原狀!!
加入不同的Item
現在，Foliage只有一種類型的模型似乎有點單調，我們可以複製原本的Foliage_S然後指定給不同的模型，最後加進Spawner裡面，這樣整個場景會更加豐富!
Overlay Priority
當我們的Spawner有兩個以上的Items時，這個數值就決定了哪個物件會優先、占有比較多空間，也就是說數字越大，佔的空間就會越多，如果數字一樣就會平均分配!
Distribute Seed& Random Seed
如果我們不滿意現在的模型分布，想要改變一下排列方式，那麼就可以使用Distribute Seed，只要數入任意數字，系統就會自動改變模型的分布!
Distribute Seed是在Static Mesh裡面，針對某個item做改變，而Random Seed則是在Spawner裡面，會針對整個群組做變換!
